Cấu Tạo Tường Chống Ồn – Các Bộ Phận Chính Và Vật Liệu Sử Dụng

Tường chống ồn không chỉ là một hàng rào che chắn thông thường. Đây là hệ thống kỹ thuật được thiết kế để hạn chế sự lan truyền của âm thanh từ nguồn phát sang khu vực cần bảo vệ như khu dân cư, nhà máy, khu công nghiệp, trường học, bệnh viện hoặc các tuyến giao thông lớn.

Việc hiểu rõ cấu tạo của hệ thống giúp chủ đầu tư, nhà thầu và đơn vị thiết kế lựa chọn đúng vật liệu, chiều cao, loại panel, kết cấu khung và phương án lắp đặt phù hợp với từng dự án.

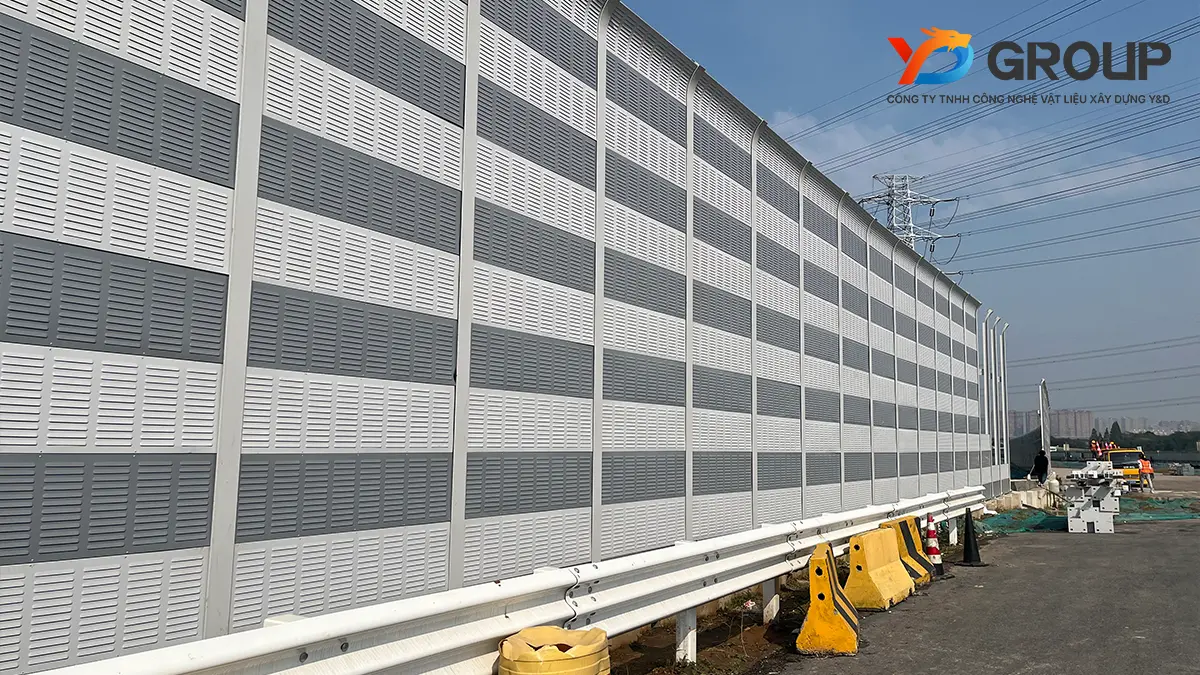

Cấu tạo tường chống ồn gồm những gì?

Một hệ thống hoàn chỉnh thường được chia thành hai nhóm chính: phần giảm ồn và phần kết cấu chịu lực. Phần giảm ồn có nhiệm vụ cản, hấp thụ hoặc phản xạ âm thanh. Phần kết cấu chịu lực giúp cố định toàn bộ hệ thống và bảo đảm độ ổn định trong quá trình sử dụng.

Tùy theo vị trí lắp đặt, cấu tạo chi tiết có thể thay đổi. Công trình ven cao tốc sẽ cần chú ý tải trọng gió và độ bền ngoài trời, trong khi công trình nhà máy thường cần xem xét nguồn ồn, hướng lan truyền âm thanh và điều kiện vận hành.

1. Panel giảm ồn

Panel là bộ phận quan trọng nhất trong hệ thống. Đây là phần trực tiếp tiếp xúc với sóng âm và quyết định khả năng cản âm, tiêu âm hoặc phản âm của công trình.

Panel tiêu âm

Panel tiêu âm thường được thiết kế để hấp thụ một phần năng lượng âm thanh, giúp hạn chế hiện tượng dội âm. Loại này phù hợp với khu dân cư, nhà máy, cao tốc, khu công nghiệp hoặc các khu vực cần kiểm soát tiếng ồn hiệu quả hơn.

Panel phản âm

Panel phản âm có nhiệm vụ cản và phản xạ âm thanh về phía nguồn phát. Đây là phương án thường được dùng tại các vị trí cần che chắn tiếng ồn cơ bản hoặc tối ưu chi phí đầu tư.

Tấm trong suốt PC/PMMA

Tấm trong suốt thường được dùng tại cầu vượt, tuyến đường đô thị hoặc những vị trí cần giữ tầm nhìn và ánh sáng. Vật liệu này giúp hệ thống không che khuất hoàn toàn không gian phía sau, đồng thời vẫn hỗ trợ chức năng chắn âm.

2. Trụ thép và khung đỡ

Trụ thép và khung đỡ là phần chịu lực chính của hệ thống. Bộ phận này giúp cố định panel, chịu tải trọng gió, hạn chế rung lắc và bảo đảm độ ổn định trong suốt quá trình sử dụng.

Với công trình ngoài trời, bề mặt trụ và khung thường được mạ kẽm, sơn phủ hoặc xử lý theo yêu cầu kỹ thuật để tăng khả năng chống ăn mòn. Đối với công trình gần biển, khu công nghiệp hoặc nơi có môi trường khắc nghiệt, yêu cầu xử lý bề mặt cần được xem xét kỹ hơn.

3. Bản mã, bulong và phụ kiện liên kết

Bản mã, bulong, nẹp giữ tấm và các phụ kiện liên kết giúp kết nối panel với trụ đỡ, đồng thời cố định toàn bộ hệ thống vào móng hoặc kết cấu sẵn có. Đây là nhóm chi tiết nhỏ nhưng ảnh hưởng lớn đến độ an toàn và tuổi thọ công trình.

Nếu phụ kiện không phù hợp, hệ thống có thể bị rung, lệch tấm, phát sinh tiếng động trong quá trình sử dụng hoặc giảm độ ổn định khi chịu gió mạnh.

4. Móng hoặc kết cấu lắp đặt

Tùy từng công trình, hệ thống có thể được lắp trên móng riêng, nền bê tông, dải phân cách, tường chắn, lan can cầu hoặc hàng rào hiện hữu. Phương án móng cần phù hợp với chiều cao, tải trọng gió, vị trí thi công và điều kiện mặt bằng.

Với các dự án cao tốc hoặc cầu đường, phần móng và điểm neo cần được tính toán theo hồ sơ thiết kế. Với nhà máy hoặc khu công nghiệp, vị trí lắp đặt có thể linh hoạt hơn nhưng vẫn cần bảo đảm độ ổn định và an toàn khi vận hành lâu dài.

Bảng tổng hợp cấu tạo cơ bản

Cấu tạo khác nhau theo từng loại công trình

Lưu ý khi lựa chọn cấu tạo tường chống ồn

• Không nên chọn vật liệu chỉ dựa trên giá nếu chưa xác định rõ nguồn tiếng ồn và vị trí lắp đặt.
• Chiều cao hệ thống cần phù hợp với địa hình, khoảng cách đến khu vực cần bảo vệ và yêu cầu thiết kế.
• Khung thép và trụ đỡ cần đủ khả năng chịu lực, đặc biệt với công trình ngoài trời.
• Phụ kiện liên kết cần đồng bộ với panel, trụ và kết cấu móng.
• Với dự án lớn, nên có bản vẽ hoặc thông tin kỹ thuật để báo giá chính xác hơn.
